炭坑などのトンネル内の火災防止、可燃物の搬送における延焼防止などの災害被害の拡大防止、作業員の保護など難燃性が要求される所に最適なコンベヤベルト。
- コンベヤベルト
-
難燃性コンベヤベルト
用途難燃 JIS K6324 難燃性コンベヤベルト等級及び試験方法- 等級
- 難燃性の等級は次のように区分されています。
項目 難燃性の等級 1級 2級 3級 炎の持続時間 カバーゴム付き及びカバーゴムなしの各試験片6個の炎の持続時間の合計 が45秒未満でなければならない。かつ、個々の炎の持続時間は最大15秒を超えてはならない。 カバーゴム付き試験片6個の炎の持続時間の合計が45秒未満でなけ ればならない。かつ、個々の炎の持続時間は最大15秒を超えてはならない。 カバーゴム付き試験片3個の個々の炎の持続時間が60秒を超えてはならない。 再燃性 全ての試験片について、炎が再現しないこととする。 -
難燃性重耐油コンベヤベルト
材質の特長難燃性と重耐油性を併せ持つコンベヤベルトです。
- 製品性能
項目 特徴 耐油性能 家庭用ゴミ、及び産業廃棄物等に含まれる油類に対して、耐油性を有するベルト。 難燃性能 未使用ベルトにおいて、JIS難燃規格3級に合格し、燃え難い特性を有するベルト。
(試験方法:JIS K 6324に準拠) -
付着軽減コンベヤベルト(ノンアドEX)
用途石炭・石灰・鋳物砂・鉄鉱石など、水分を含むことでベルト表面に付着しやすくなる運搬物を搬送するラインに適しています。
特徴- カバーゴムの特徴
- 一般カバーゴムに比べ撥水性にすぐれ、水分を多く含む運搬物の付着軽減につながります
- メリット
-
・付着物、落鉱の除去作業を軽減
・環境改善、安全
・ベルト蛇行リスクの減少
ノンアド®EX -
耐衝撃性コンベヤベルト(ショックガード)
用途大塊物搬送、高比重物搬送用ベルト。特に、クラッシャー下の過酷な条件に適しています。
・砕石場 ・鉱山- 特徴
- 芯体帆布にポリエステル製の特殊織り高強力帆布を使用し、カバーゴムには引張強さ及び引裂強さを重視した配合のゴムを使用しています。
- 性能
- 耐衝撃性・耐チッピング性・耐摩耗性を兼ね揃えたベルトです。
ショックガード® -
耐摩耗/超耐摩耗コンベヤベルト
用途耐摩耗性に優れたカバーゴムを使用したコンベヤベルト。あらゆる用途の輸送に利用されているベルトで最も汎用性が高く、軽量輸送からヘビーデューティーまで広い範囲で利用されています。
- ベルト強力の呼び
- 最小引張強さ(N/mm)によって表す。
- 摩耗量から見たカバーゴムの種
-
・250mm³以下 Gグレード
・200mm³以下 Sグレード
・150mm³以下 Aグレード
・100mm³以下 Dグレード
- ベルトの種類
区分 種類 ベルト強力の呼び(N/mm) 100 125 160 250 315 400 500 630 800 1000 1250 ベルト幅(mm) 300 350 400 450 500 600 650 750 800 900 1000 1050 1200 1400 1500 1600 -
耐熱性コンベヤベルト(中温 ヒートガード110・高温 ヒートガード180)
用途ベルト表面温度が60℃~180℃となる搬送物の輸送に適したコンベヤベルトです。粒度によって、実際の搬送物の温度よりベルト表面温度は変わります。
- 搬送物粒度とベルト表面温度の目安
-
0~30mm 搬送物温度とほぼ同じ
30~100mm 搬送物温度×0.7
100mm以上 搬送物温度×0.45
- ベルトの材質・耐熱温度
材質 耐熱温度 中温耐熱ベルト SBR 110℃以下 高温耐熱ベルト EPM 180℃以下 -
重耐油性コンベヤベルト(オイルガード)
材質の特長リサイクル環境設備や鉱物系油を含んだ搬送物、植物系・動物系など油を含んだ搬送物の輸送に適したコンベヤベルト。耐油性が高くゴムベルトの油分による劣化を防ぎます。
- 耐油コンベヤベルトの種類と特徴
分類 色 付着する油の名称(代表例) 重耐油 黒 鉱物油、機械油、熱処理後の廃棄物 - 性能
油の種類 JIS 1号油 JIS 3号油 浸せき条件 70℃×96時間 70℃×96時間 体積変化率(%) ±15%以内 ±15%以内 -
桟付コンベヤベルト
用途固形物、塊状物を急傾斜搬送するためのベルトで、桟は熱加硫によりベルトに取り付けられているので、脱落の心配がありません。
横桟式のYA、YBタイプ、クライマー型のYCタイプ、中寄ベルトのYSタイプなどバリエーション豊かな各種桟付け製品があります。※各種桟タイプの写真をクリックするとバリエーション豊富な桟形状、寸法を確認できます。
※カタログサイズ以外の桟加工、オーダーメイドも承ります。お問い合わせください。 -
特殊中寄コンベヤベルト
用途熱加硫によりV型の桟が表面に取り付けられているベルト。粉末、ばら物、袋物、箱物、砂などの傾斜搬送に適したベルトです。
搬送物をベルトの中央に寄せ、傾斜搬送を可能とします。 -

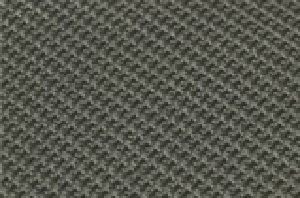

ラフトップコンベヤベルト
用途ベルト表面が網目形状、M字状になっており、搬送物が滑りにくく、クッション性があります。壊れやすいもの、変形しやすいもの、箱物、袋物などの搬送に適しています。滑りにくいため、30°程度まで傾斜搬送も可能です。裏面はカバーゴム付とカバーゴム無しがあります。
-
バケットコンベヤベルト
用途粉末、ばら物、砂、砂利などのバルク系搬送物を垂直に搬送するバケットを取り付けるベルトです。
-
その他加工ベルト
スライダーベルト
用途表面が帆布なので搬送物が滑りやすく、物流設備の仕分けラインなどで使用されるベルトです。
Vガイド
用途ベルトの蛇行防止のため、ベルト裏面にVガイドを施したベルトです。搬送時のベルト走行が安定します。Vガイドは熱加硫もしくは自然加硫によりベルトに取り付けられています。
その他特殊ベルト
用途当社の高度な加工技術を応用し、専門ベルトや、特殊用途のベルトも製作いたします。詳しくはお問い合わせください。
